拉索支承结构常见形式(二)

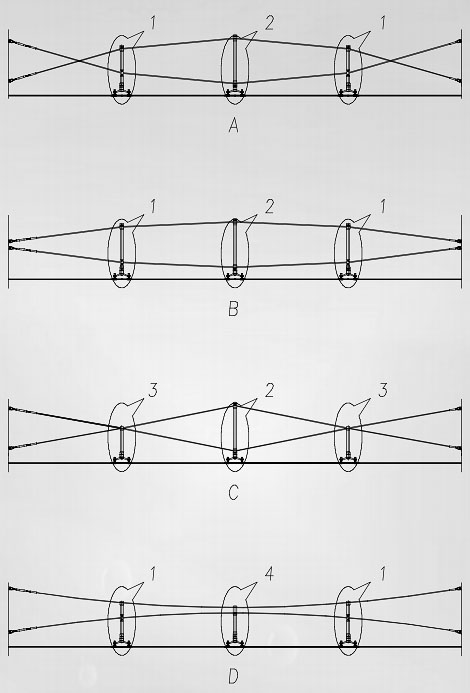

横向主受力布索形式

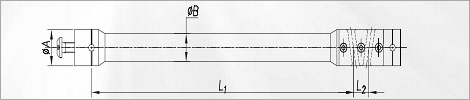

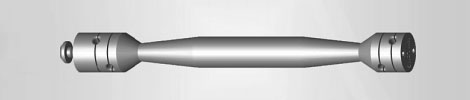

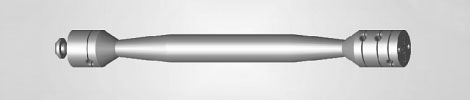

SHA-11

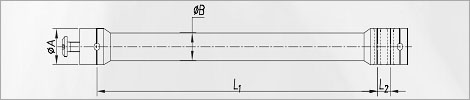

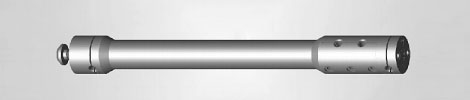

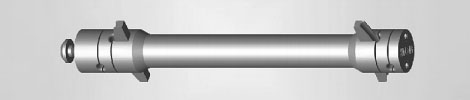

SHA-21

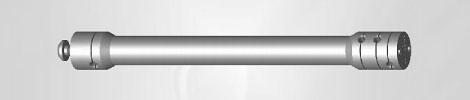

SHA-22

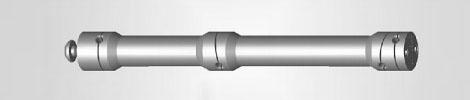

SHA-31

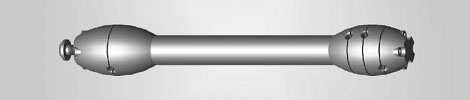

SHA-41

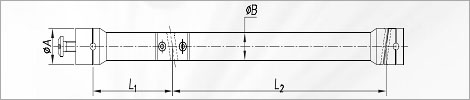

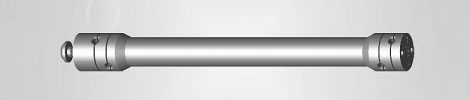

SHA-12

SHA-32

SHA-13

SHA-42

SHB-1

SHB-2

SHB-3

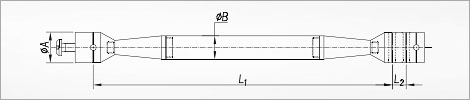

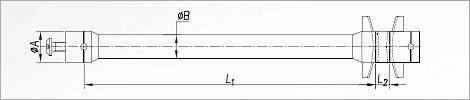

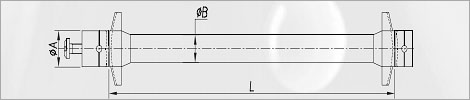

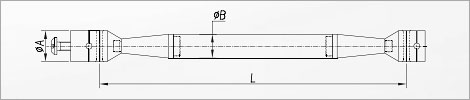

注：支撑杆压块外径ΦA有Φ65和Φ75两种规格，具体大小根据所配用拉索索径确定。
      支撑杆连接套管ΦB有Φ50×5和Φ60×8两种规格，具体大小根据计算确定。

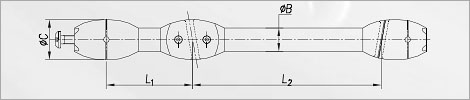

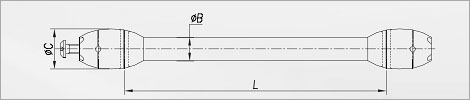

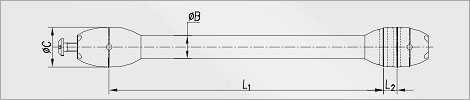

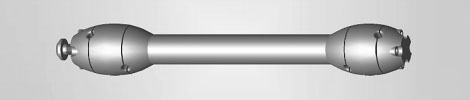

      支撑杆压块外径ΦC暂无标准件，应根据具体情况来确定。
